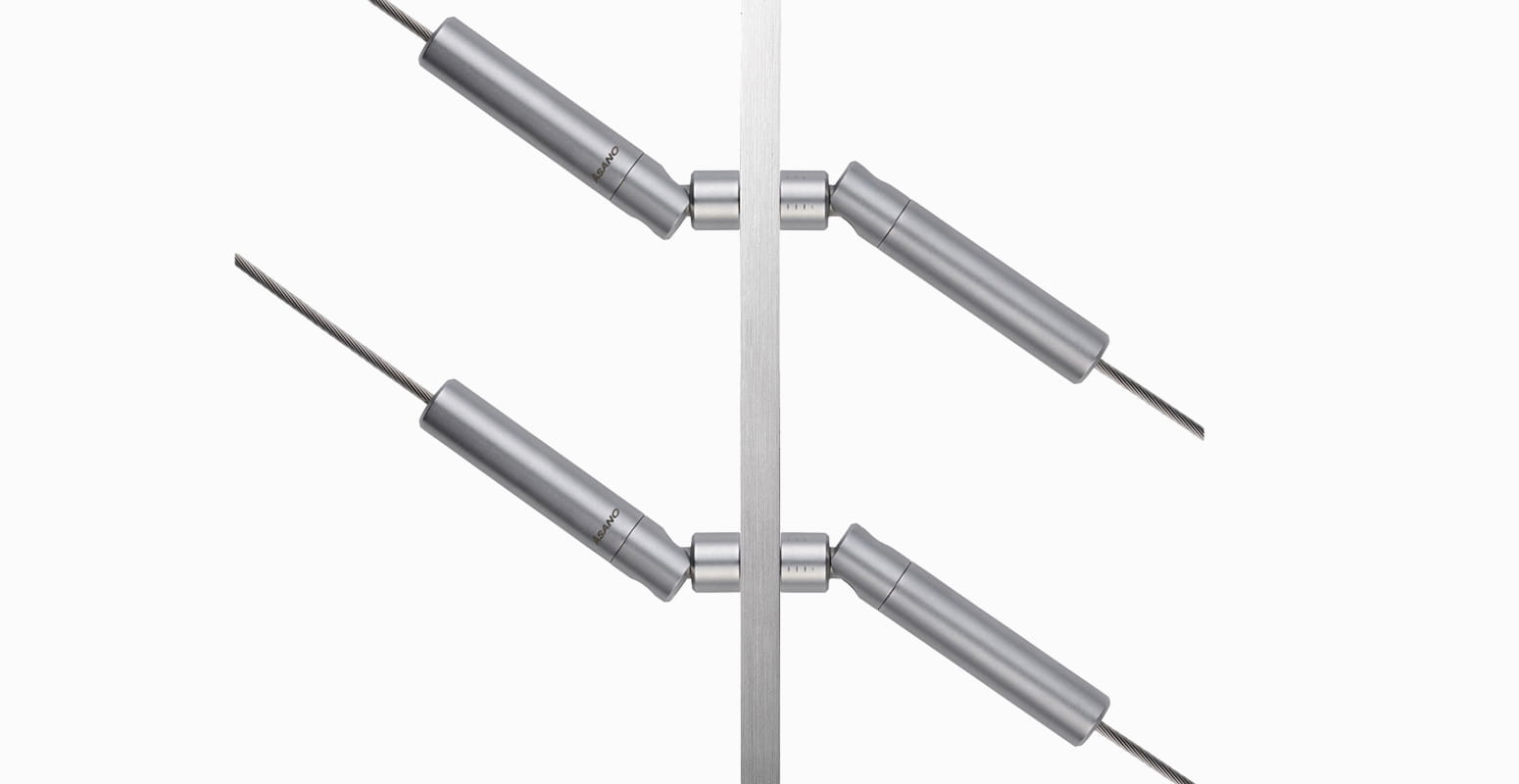

SE Terminal
SEターミナル
シリーズ
製品詳細
-
Product
両端部ともワイヤーを挿し込むだけ
ばね＋ボールグリップ構造により、挿し込んだワイヤーをボールが掴んでしっかり留まる。
現場での取付作業、調整がとてもカンタンです。ばね＋ワイヤーグリップ構造
ワイヤーを挿し込むだけでボールがしっかりとワイヤーを締め付け、ワイヤーが抜けなくなります。
カシメ等の加工が不要で、取り付け作業・調整がカンタンに行えます。
-

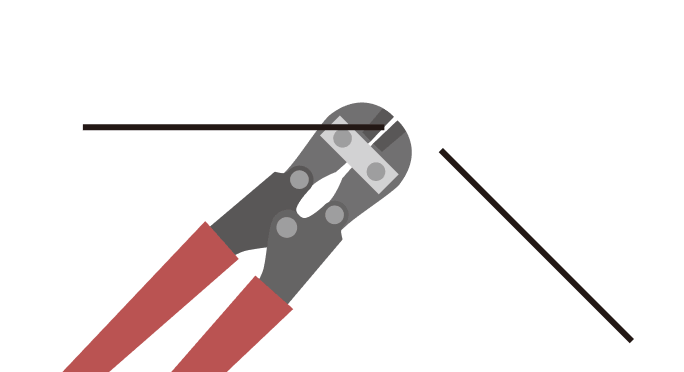

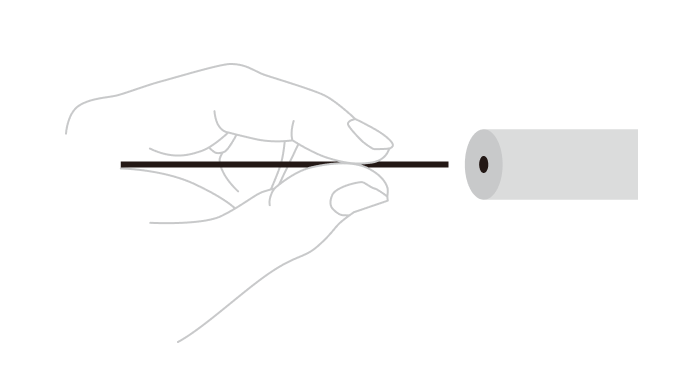

カシメ不要で挿し込むだけ
切ったワイヤーを挿し込むだけのカンタン取り付け。面倒なカシメ作業や余計な部品も無いため、作業時間の短縮にもつながります。また取り外しも容易なので、微調整もカンタンです。
-
現場で長さ調節可能
ワイヤーの加工も切るだけ(カシメ加工不要)なので、取り付け現場に合わせてその場で調整可能。寸法が不明確な現場や、設置後にワイヤーの長さ調整が必要な場合に最適です。
-
最短即日出荷可能
設置条件に合わせて部品をお選びいただければ最短即日出荷で対応可能です。また、オンラインショップでもご購入いただけます。
- 注意 SEターミナルは装飾用です。危険な箇所への設置や転落防止用としての使用はお避けください。
- 注意
- SEターミナルは装飾用です。危険な箇所への設置や転落防止用としての使用はお避けください。

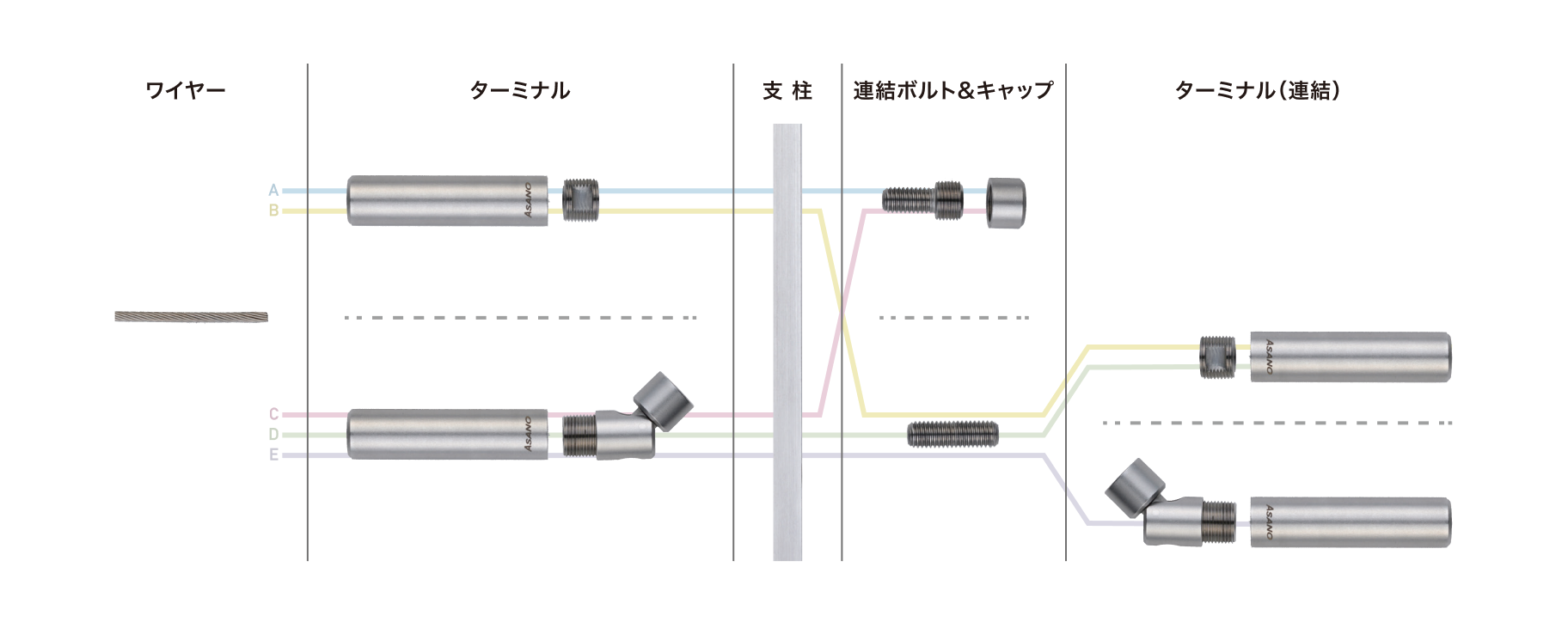

パーツ構成
シンプルな構成で高い施工性を実現しました。
※左右にスクロールしてご覧ください
水平部
-

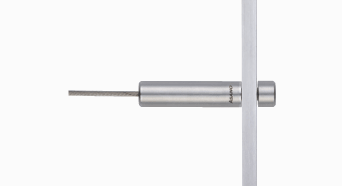

A:端部
-

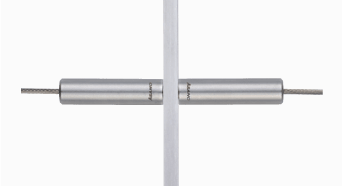

B:連結部

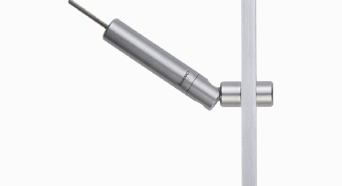

階段部
-
C:端部
-
D:連結部

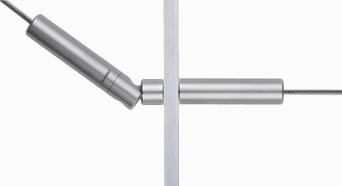

［階段−水平］ -

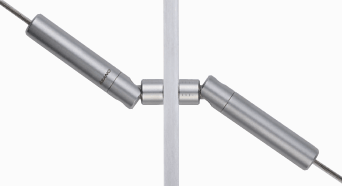

E:連結部
［階段−階段］
パーツ構成
高い耐候性のSUS316を採用
ステンレス鋼の中でも、特に高い耐候性を持つSUS316を採用しているため、屋外でも安心してお使いいただけます。
-

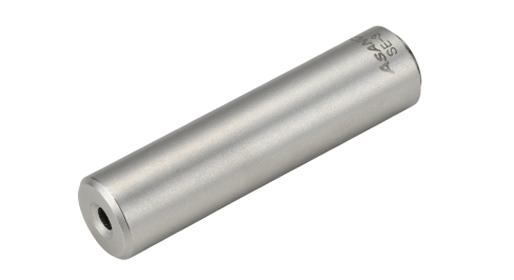

SEターミナル
-

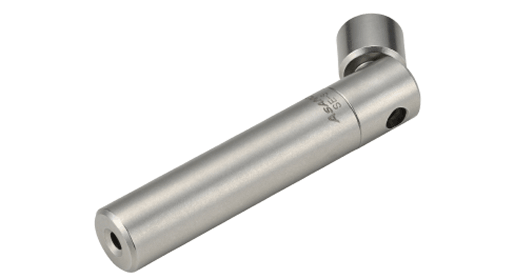

SE階段ターミナル
-

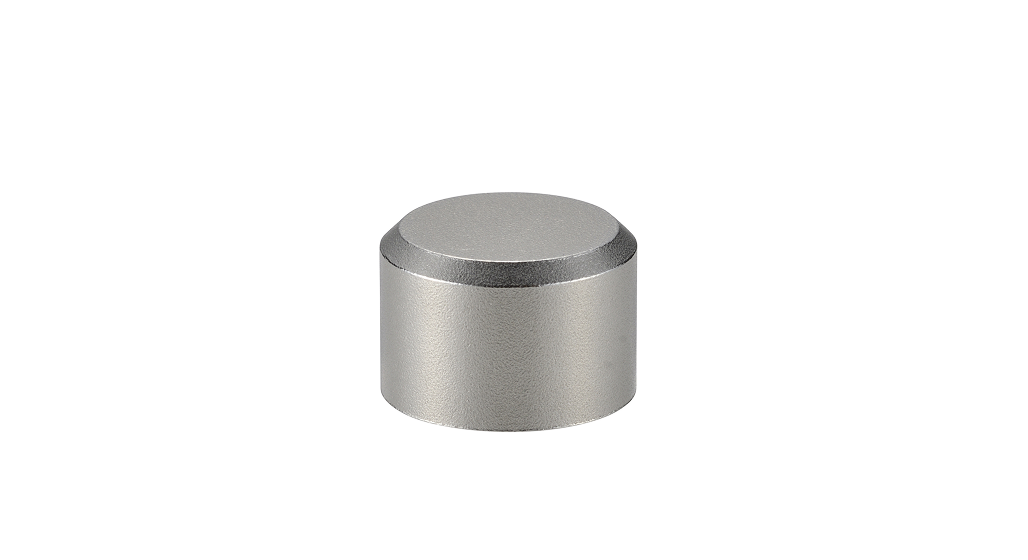

SEキャップ
-

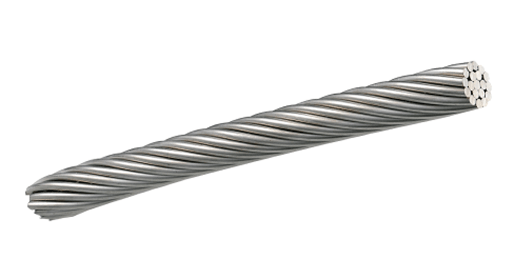

ステンレスワイヤー
(構成1x19)
-

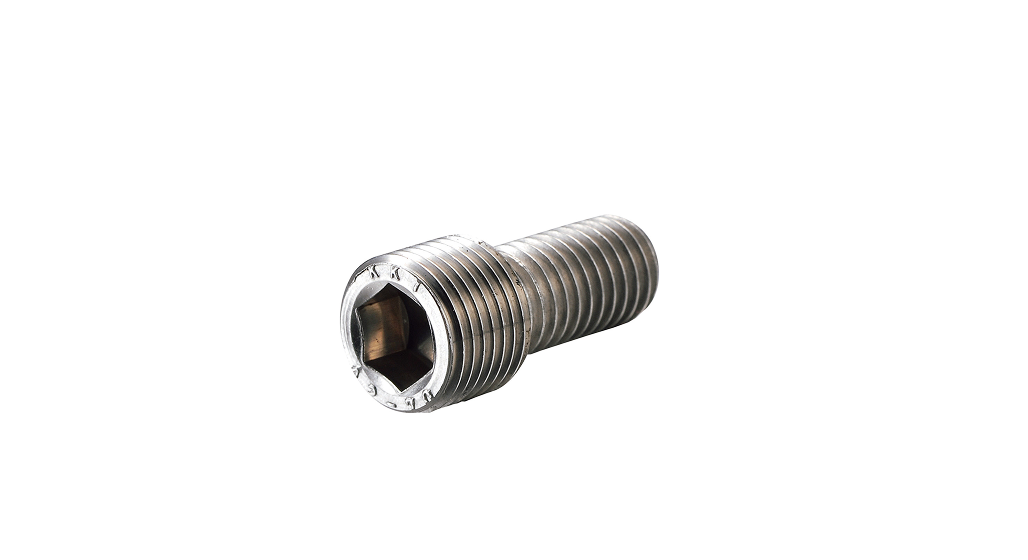

連結ボルト(端部用)
-

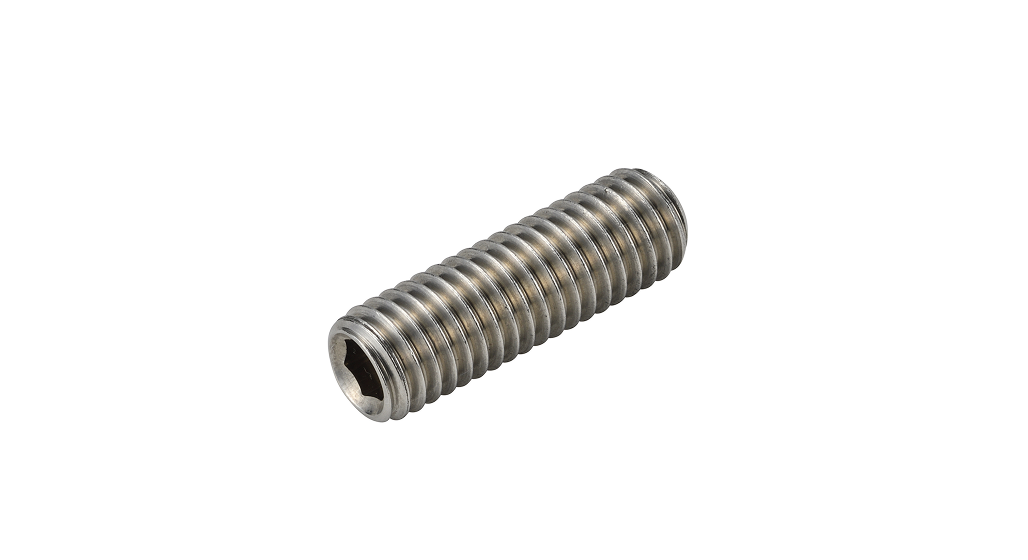

連結ボルト
(連結用)
取り付け方法(水平端部使用の場合)
-

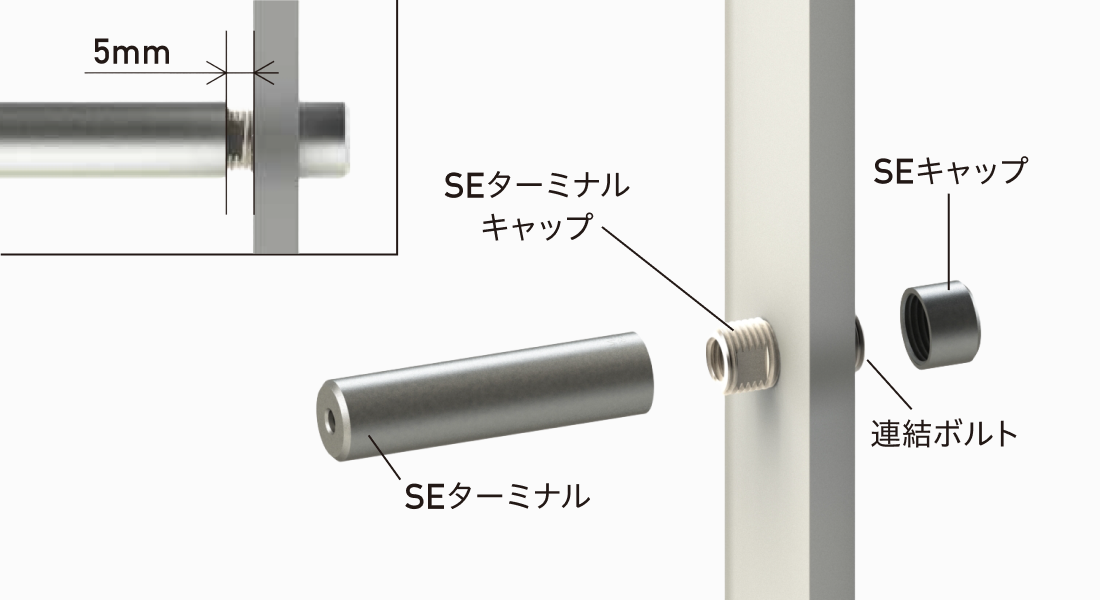

1:金具の取り付け
支柱の穴に、連結ボルトとSEターミナルキャップを取り付け、さらにSEキャップを連結ボルトへ、SEターミナルをSEターミナルキャップへ取り付ける。SEターミナルは隙間(約5mm)をあける。
※反対側も同じ手順で取り付ける
-

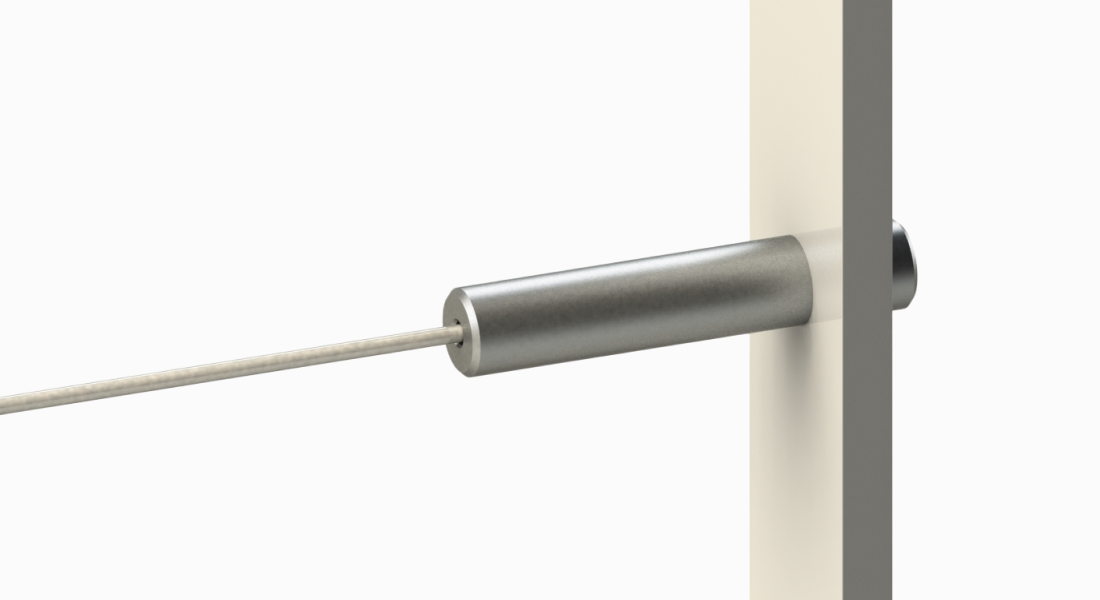

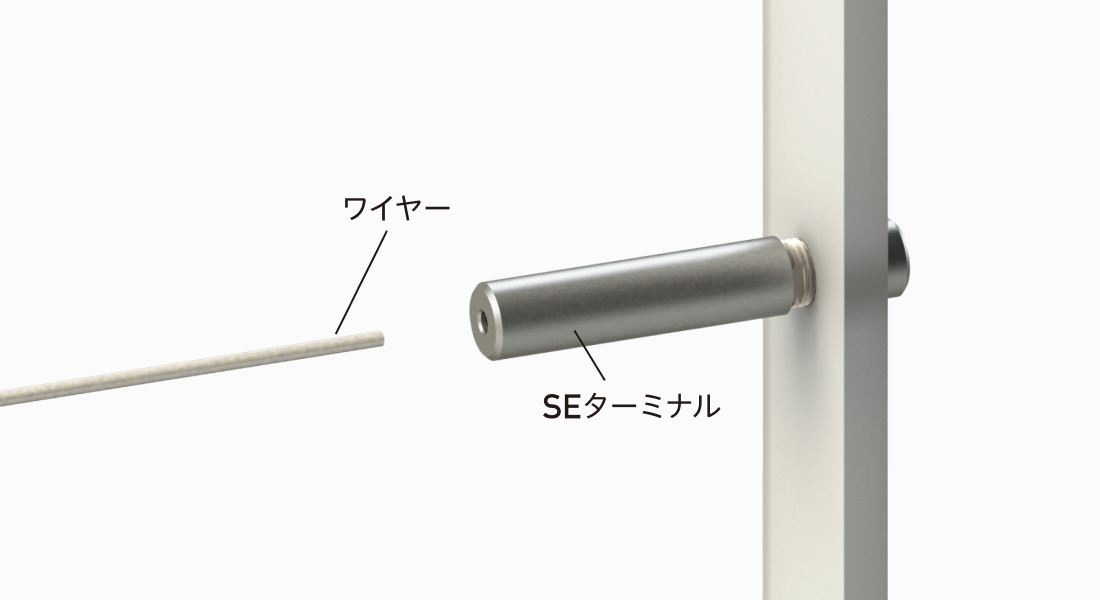

2:ワイヤーの挿し込み
SEターミナルへワイヤーを挿し込む。ワイヤーを軽く引っ張り、ワイヤーが抜けないことを確認する。
-

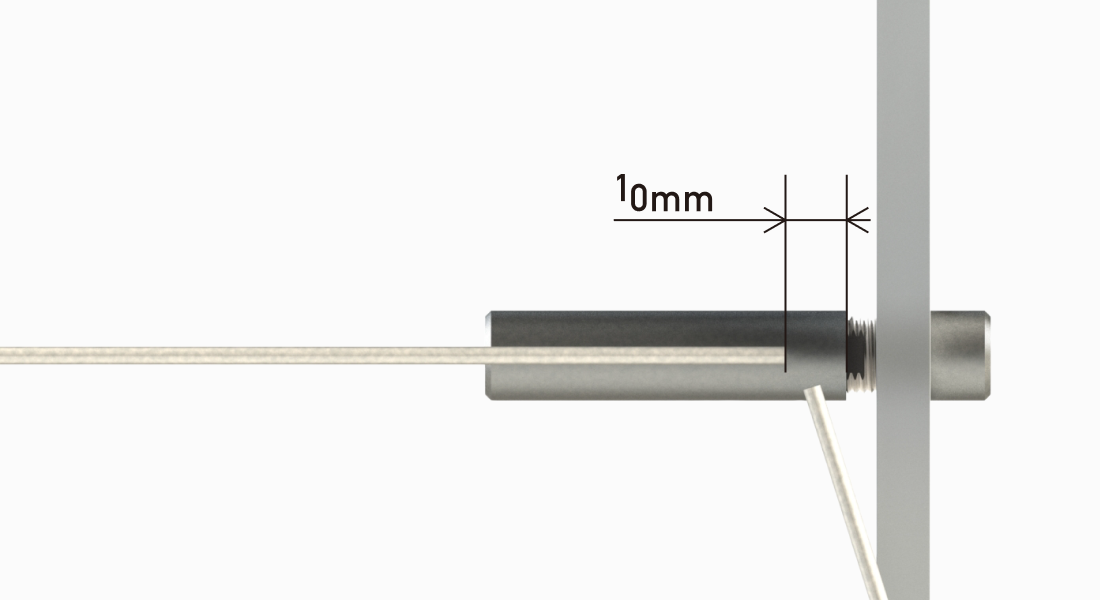

3:ワイヤーの切断
ワイヤーを挿し込んだ反対側のSEターミナルへ、ワイヤーをたわみがなくなる程度に引っ張り、長さを調整します。SEターミナルの端部から10mmの箇所でワイヤーを切断する。
-
4:ワイヤーの締め込み
2であけておいた隙間(約5mm)を両側ともしっかりと締め込む。ワイヤーにたわみが無いことを確認する。

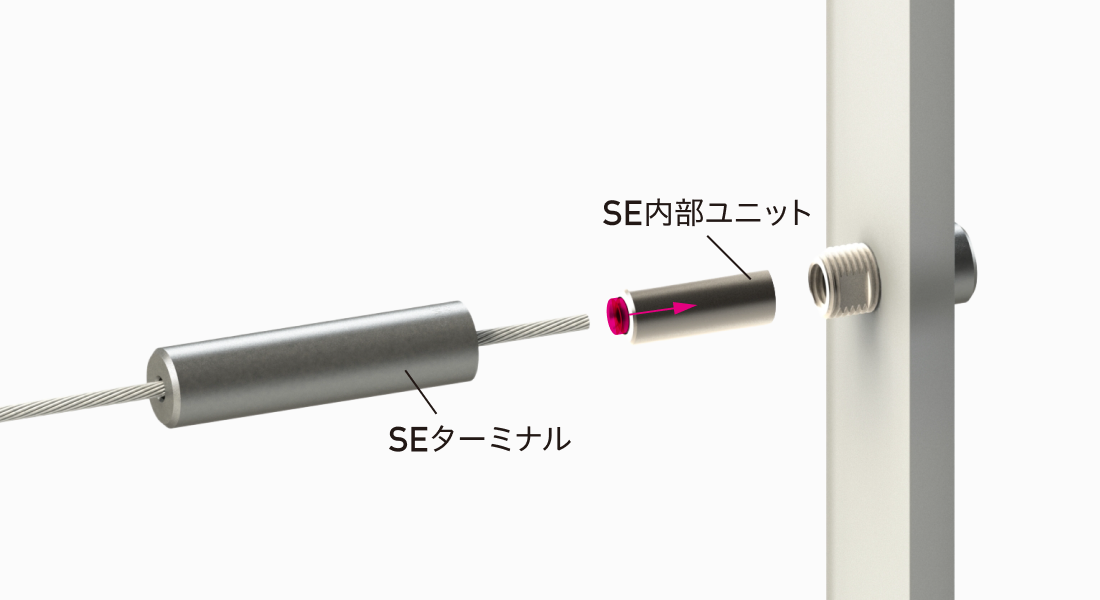

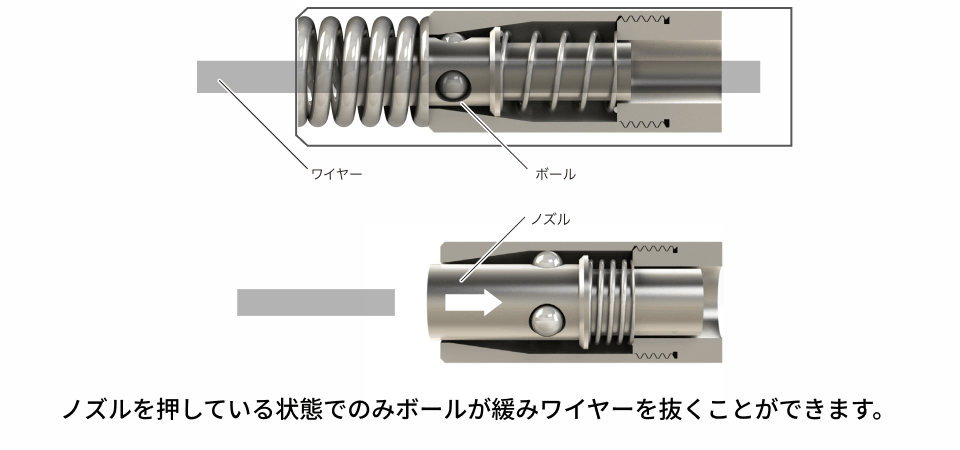

ワイヤーの取り外し方
SEターミナルを取り外し、SE内部ユニットを取り出す。SE内部ユニットの先端を矢印方向へ挿した状態でワイヤーを抜き取る。
-
